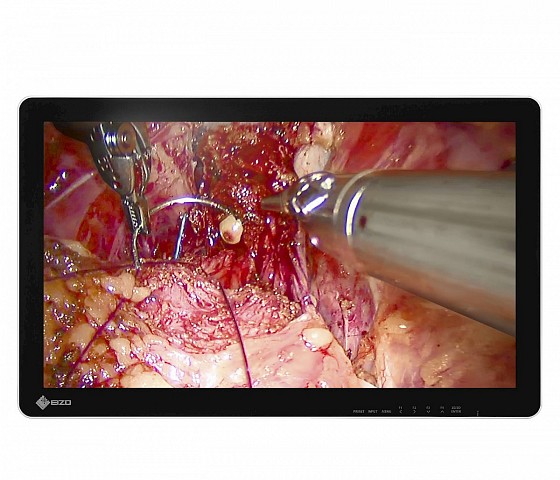

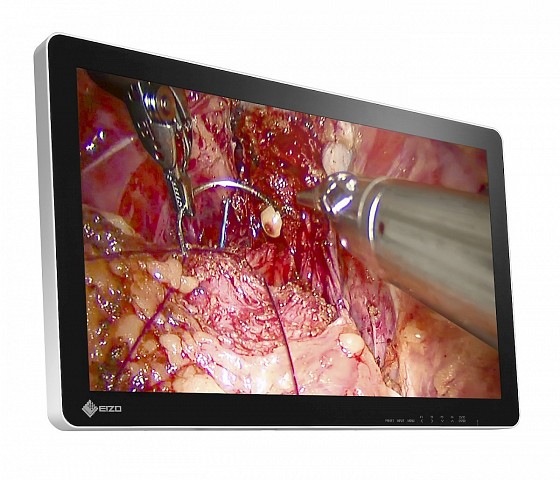

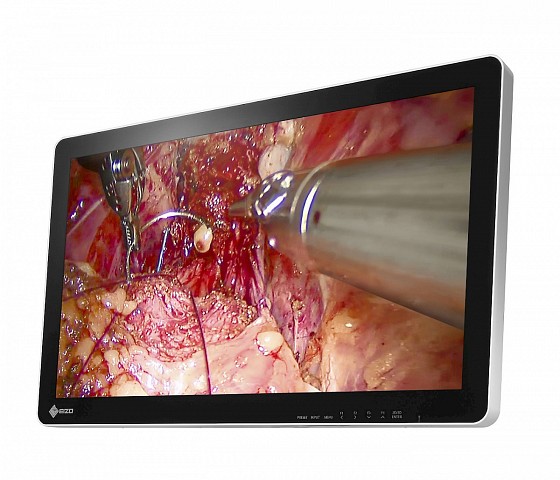

26" 3D OP-Monitor im Breitbildformat für eine originalgetreue Wiedergabe stereoskopischer Bilder.

  • 26” LCD Monitor mit Full HD Auflösung (1920 x 1080 Pixel)
  • Leistungsfähige LED Hintergrundbeleuchtung mit 580 cd/m² Helligkeit für die optimale Betrachtung in hellen Operationsräumen
  • Hohe IP-Schutzklasse und lüfterloses Design für die Beibehaltung einer sterilisierten OP-Umgebung
  • Optisches Bonding für reduzierte Reflektionen, verbesserte Langlebigkeit und Kondensationsvorbeugung
  • Batterielose und beschlagsfreie Brillen für eine klare und komfortable Betrachtung von 3D-Bildern
  • Schlankes Design mit komplett flachem Schutzglas und abgerundeten Ecken für Komfort und Sicherheit im Operationssaal

Dieses Produkt wird nicht mehr produziert, ist aber eventuell noch aus Lagerbestand lieferbar.
Bitte
kontaktieren Sie Ihren Vertriebspartner für weitere Informationen.

Eigenschaften

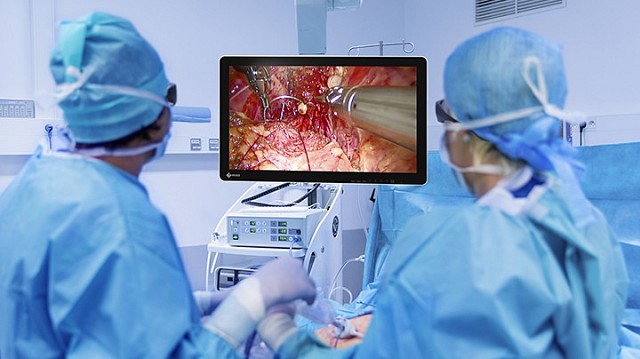

Monitor - Endo 3D - Visibilität 26"

3D OP-Display mit hoher Visibilität

Der Monitor verwendet ein 3D LCD-Panel mit einer LED Hintergrundbeleuchtung, einer Helligkeit von 580 cd/m² und einem Kontrast von 1400:1. Er stellt chirurgische 3D-Bilder von Endoskopen und Operationsmikroskopen detailgetreu in Full HD Auflösung dar und erzeugt einen Tiefeneindruck, wo stereoskopische Bilddarstellungen benötigt werden.

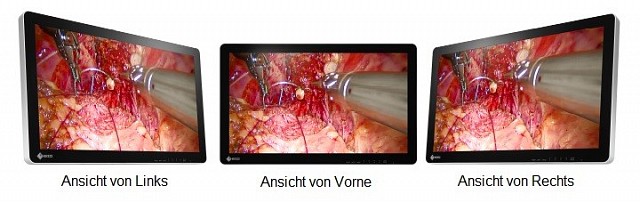

Monitor - Endo 3D - Betrachtungswinkel 26"

Optimale Bildqualität aus jedem Betrachtungswinkel

Durch den Blickwinkel von 178° weisen Bilder bei Betrachtung aus unterschiedlichen Richtungen nur minimale Kontrastabweichungen auf.

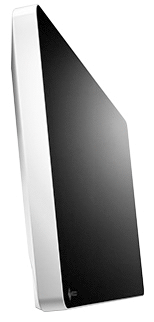

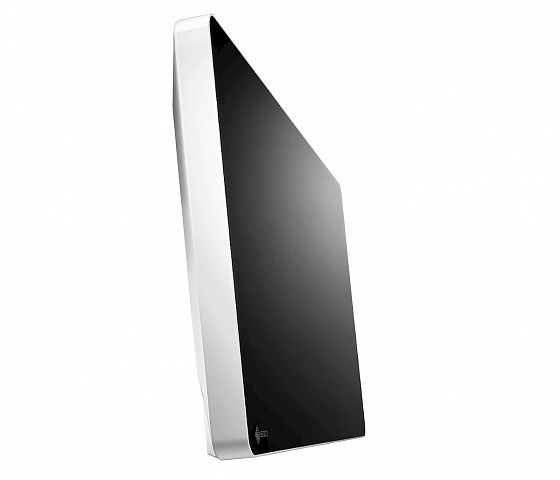

Monitor - Endo 3D - Flaches Design

Vollständig flaches Design

Operationsräume beinhalten unterschiedliche medizinische Geräte, die je nach vorgenommener Operation angeordnet werden. Aus Sicherheitsaspekten sind EIZO’s OP-Monitore mit abgerundeten Ecken ausgestattet. Die Front ist komplett mit einem flachen Sicherheitsglas bedeckt, welches das Gerät gegen Staub und Feuchtigkeit schützt (Monitorfront: IP45, gesamtes Gerät: IP32).

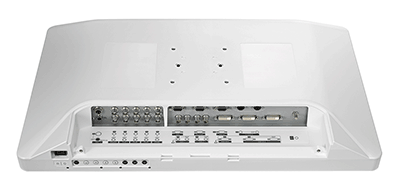

Monitor - Endo 3D - Kabelabdeckung 26"

Kabelabdeckung für Sicherheit und Hygiene

Das Gerät ist lüfterlos und besitzt deshalb keine Lüftungsschlitze, was die Reinigung und Desinfektion erleichtert. Kabel können ordentlich unter der Kabelabdeckung untergebracht werden, wodurch die Sicherheit und Hygiene im Operationsraum erhöht wird.

Monitor - Endo - Verminderte Reflektionen

Verminderte Reflektionen

Reflektionen auf dem Schirm von LCD-Monitoren werden von Außenlicht verursacht, das auf die Oberfläche des Schutzglases auftrifft und durch die unterschiedlichen Brechungsindizes des Glases und der dahinterliegenden Luftschicht reflektiert wird. Die Technologie Optical Bonding verhindert den Lufteinschluss und minimiert so den Lichtbrechungsindex. Dies vermindert Bildschirmreflektionen und erzeugt ein klares und perfekt sichtbares Bild  ohne Kontrastveränderungen.
Monitor - Endo - Verbesserte Langlebigkeit

Hohe Langlebigkeit

Das Schutzglas des Monitors weist eine Härte von 9H auf, was ihn widerstandsfähig gegen äußere Einflüsse macht.
Außerdem ist der Monitor mit Optical Bonding versehen, das den Lufteinschluss zwischen dem LCD Panel und dem außenliegenden Glas beseitigt. Dies verhindert Schaden am LCD Panel durch eindringenden Staub oder Feuchtigkeit.

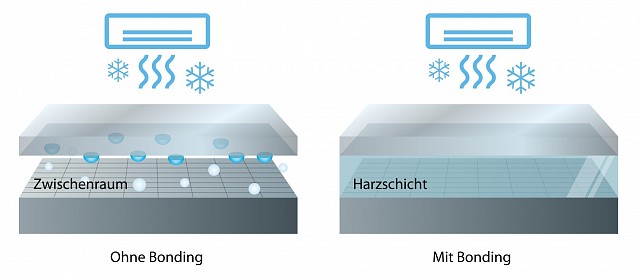

Monitor - Endo - Kondensationsschutz

Kondensationsschutz

Optisches Bonding verhindert die Bildung von Kondensation zwischen dem LCD Panel und dem Schutzglas. Dadurch behält der Monitor seine hohe Sichtbarkeit auch in in rauer Umgebung.

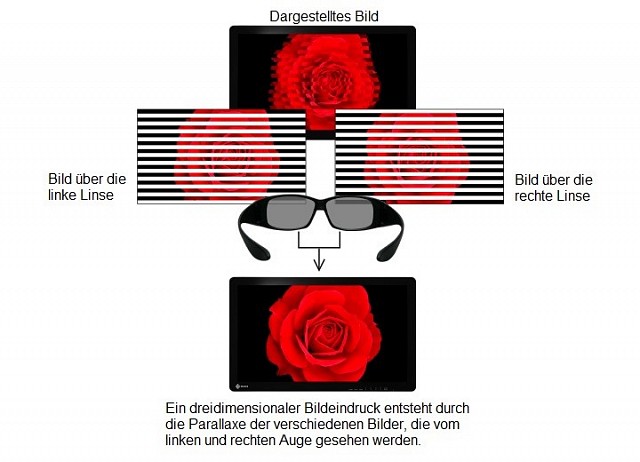

Monitor - Endo 3D - Hell und flimmerfrei 26"
Monitor - Endo 3D - Brillen

Leichte Antibeschlag-3D-Brillen für eine klare Sicht

Die mitgelieferten 3D-Polarisierungsbrillen benötigen keine Batterien und haben ein geringes Gewicht. Somit sind sie perfekt für langwierige Operationen bei denen schwere, batteriebetriebene Brillen ausfallen können oder unbequem werden. Außerdem besitzen die Brillen eine Antibeschlag-Beschichtung und behalten auch bei Verwendung einer OP-Maske eine klare Durchsicht.

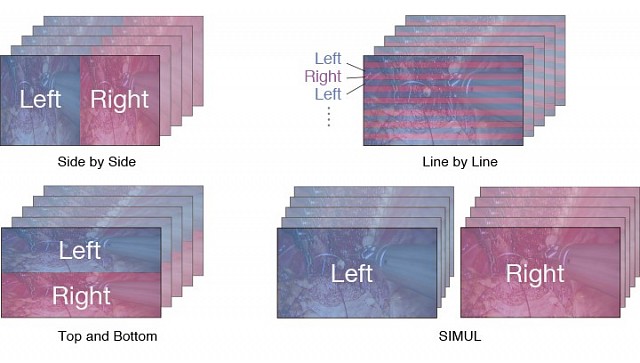

Monitor - Endo 3D - 3D-Formate

Unterstützung unterschiedlicher 3D-Formate

Der Monitor unterstützt Side by Side, Line by Line, Top & Bottom und Simulcast (SIMUL) 3D-Signal Formate.

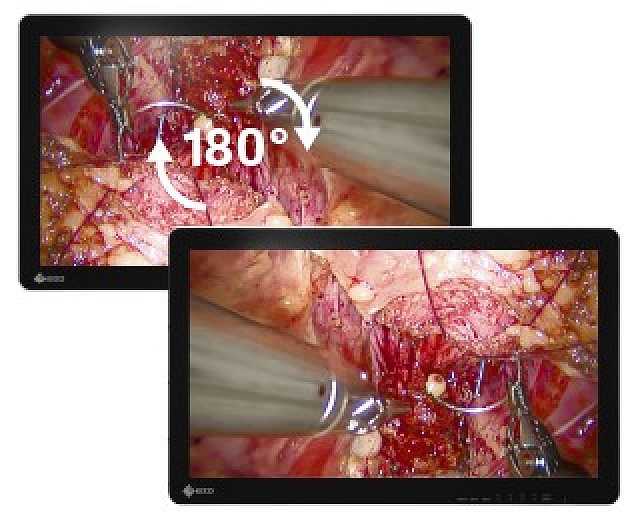

Monitor - Endo 3D - Rotation

180 Grad Rotation (3D-Modus)

Unabhängig von der Orientierung der Endoskopiekamera können Bilder in der gewünschten, gut sichtbaren Ausrichtung gezeigt werden.

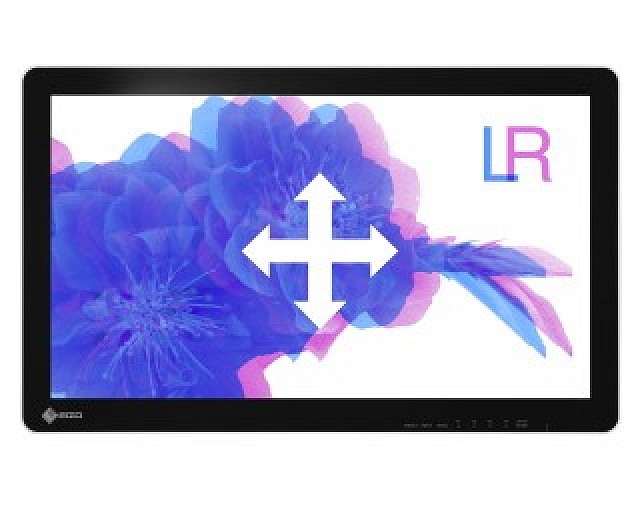

Monitor - Endo 3D - Parallaxe

Parallaxe-Einstellung (3D-Modus)

Mit der Parallaxe-Einstellung können 3D-Bilder horizontal und vertikal ausgerichtet werden, so dass sie mit einem natürlichen Tiefeneindruck dargestellt werden.

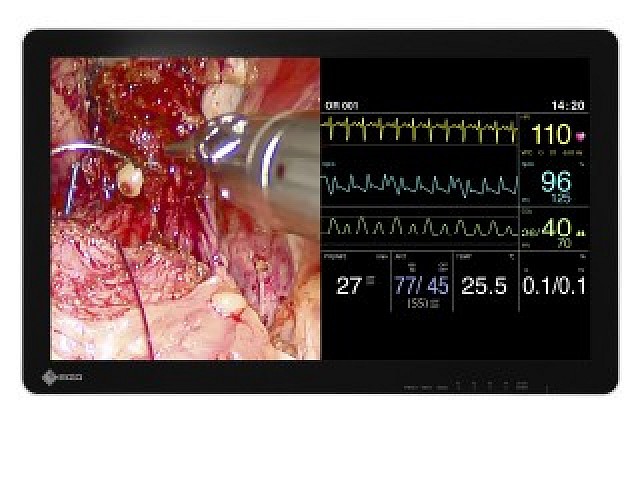

Monitor - Endo 3D - PbyP

Picture by Picture Anzeige (2D-Modus)

Zwei unterschiedliche Signalquellen können gleichzeitig nebeneinander auf einem Monitor dargestellt werden.

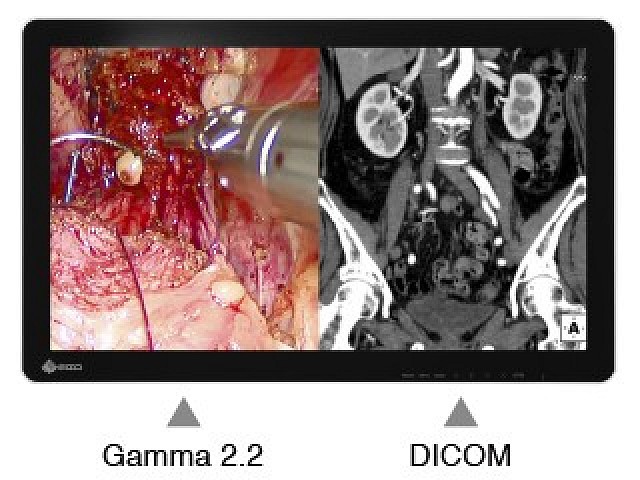

Monitor - Endo 3D - unabhängige Bildeinstellung

Unabhängige Bildeinstellung (2D-Modus)

Wenn zwei Signalquellen nebeneinander auf einem Bildschirm angezeigt werden, so kann der Anzeigemodus jedes Bildes unabhängig vom anderen eingestellt werden (Gamma 1.8-2.6 oder DICOM Preset Mode). Das ist hilfreich wenn Bilder von zwei unterschiedlichen Modalitäten (zum Beispiel Endoskop, CT, MRT) gleichzeitig unter den jeweils korrekten Anzeigebedingungen betrachtet werden.

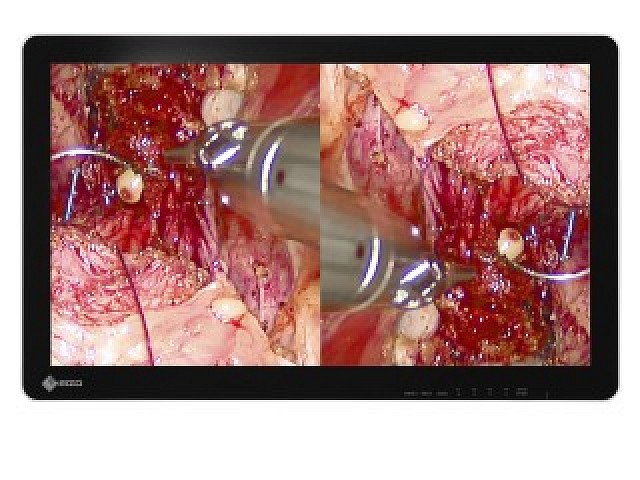

Monitor - Endo 3D - Rotation und Spiegelung

180° Drehung und Spiegelung (2D-Modus)

Unabhängig von der Orientierung der chirurgischen Kamera, kann die Bildschirmanzeige um 180° gedreht oder gespiegelt werden, um die für die Operation perfekte Darstellung zu erhalten.

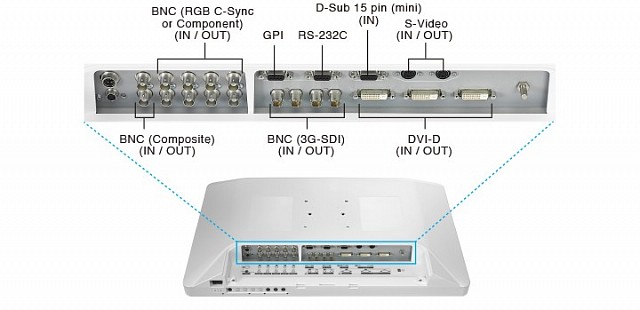

Monitor - Endo 3D - verschiedene Ein- Ausgangssignale 26"

Unterstützung verschiedener Ein- und Ausgangssignale

Der Monitor unterstützt unterschiedliche Video Ein- und Ausgangssignale, um verschiedene Modalitäten anschließen zu können. Außerdem erlauben GPI und RS-232C eine externe 3D/2D-Umschaltung sowie Anzeigensteuerung und Rotation der Eingangssignale, so dass die Bildschirmanzeige auf die Einstellungen des verwendeten OP-Equipments abgestimmt werden kann.

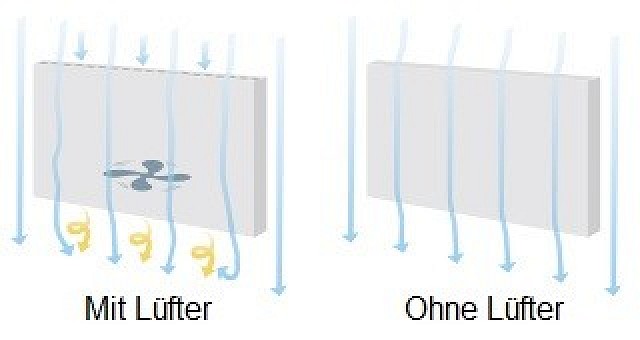

Monitor - Endo 3D - Lüfterlos und leise

Lüfterlos und leise

Der Monitor leitet Wärme ohne Verwendung von Kühlungslüftern ab. Er arbeitet somit leise und zuverlässig ohne die Luftströmung im Operationsraum zu stören.

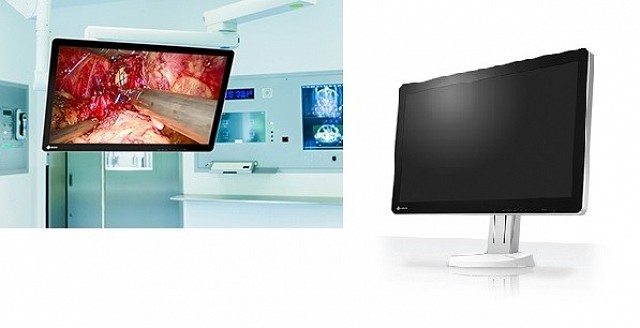

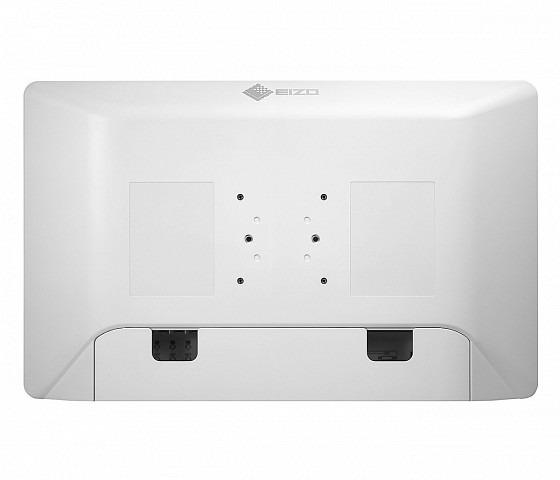

Monitor - Endo 3D - VESA

Standard VESA Schnittstelle für bequeme Installation

Der Monitor unterstützt den VESA Standard, so dass er in unterschiedliche Deckenbefestigungen und Wandhalterungen montiert werden kann.

Sicherheit durch Einhaltung medizinischer Standards

Um sichere und zuverlässige Monitore zu realisieren, die verlässlich in jeder medizinischen Einrichtung verwendet werden können, erwirbt EIZO verschiedene medizinische Standards und Standards für Sicherheit und Emissionsschutz.

Monitor - SDG

Unser Beitrag zu SDG (Sustainable Development Goals)

Im Rahmen seiner CSR-Aktivitäten (Corporate Social Responsibility) leistet EIZO einen Beitrag zur Erreichung der Ziele der Vereinten Nationen für nachhaltige Entwicklung (SDG).

Förderung eines gesunden Lebens
Ausgehend von unserer Botschaft „Making Each Life Visual“ möchten wir die optimale medizinische Versorgung für jeden Einzelnen durch genaue Diagnosen und Behandlungen unterstützen, die durch unsere innovativen Gesundheitstechnologien bereitgestellt werden.
Mehr erfahren

Umweltfreundliche Produkte
Unsere Produkte für das medizinische Umfeld sind darauf ausgelegt, die Energieeffizienz zu fördern, den Stromverbrauch und die Emission von Treibhausgasen zu senken und gleichzeitig die im Gesundheitswesen erforderliche hohe Leistung und Funktionalität zu gewährleisten. Zusätzlich implementieren wir ein verantwortungsbewusstes Recycling-System.
Mehr erfahren

Mehr über unsere jüngsten Aktivitäten im jährlichen CSR-Bericht von EIZO.

Spezifikationen

Allgemein

ModellvariantenEX2620-WT: Ohne Fuß
GehäusefarbeSchwarz (Vorderseite), Weiß (Rückseite)
Zertifizierungen & Standards (Aktuelle Informationen erhalten Sie bei Ihrem lokalen EIZO-Ansprechpartner)CE (Medizinprodukt), EN60601-1, ANSI/AAMI ES60601-1, CSA C22.2 No. 601-1, IEC60601-1, FDA Class I, VCCI-A, FCC-A, CAN ICES-3(A), RCM, RoHS, China RoHS, WEEE, CCC, EAC, BIS
FDAClass I
Zubehör im Lieferumfang (Kann je nach Land variieren. Bitte kontaktieren Sie EIZO für Details)(Kann sich je nach Land unterscheiden, bitte kontaktieren sie Ihren lokalen EIZO-Ansprechpartner)
Netzkabel, Netzteil, Schrauben für VESA-Adapter x 4, 3D Antibeschlag-Polarisationsbrillen x 3, Kabelabdeckung, Utility Disk (PDF Installationsanweisung), Gebrauchsanweisung

Panel

BildschirmtypFarb-LCD-Panel (IPS)
HintergrundbeleuchtungLED
Bildschirmgröße66,1 cm / 26,0"
Native Auflösung1920 x 1080 (Seitenverhältnis 16:9)
Sichtbarer Bereich (B x H)576 x 324 mm
Punktabstand0,300 x 0,300 mm
Darstellbare Farben10 Bit (SDI) : 1,07 Milliarden Farben (Maximum)
8 Bit: 16,77 Millionen Farben
Betrachtungswinkel (H / V, typisch)178° / 178° (2D-Modus)
Helligkeit (typisch)580 cd/m²
Kontrastverhältnis (typisch)1400:1
Reaktionszeit (typisch)18 ms (schwarz-weiß-schwarz)
Farbraum (typisch)sRGB

Videosignale

EingängeBNC (3G-SDI) x 2, DVI-D x 2 (HDCP 1.4), D-Sub 15 pin (mini), BNC (RGB C-Sync oder Component), S-Video, BNC (Composite)
AusgängeLoop Through: BNC (3G-SDI) x 2, DVI-D, BNC (RGB C-Sync oder Component), S-Video, BNC (Composite)
Digitale Abtastfrequenz (H / V)15 - 75 kHz / 24 - 60 Hz
Analoge Abtastfrequenz (H / V)15 - 80 kHz / 24 - 85 Hz
SynchronisationsformateSeparate, Composite, Sync on green

Verbrauch

SpannungsversorgungAC 100 - 240 V: 50 / 60 Hz
Maximale Leistungsaufnahme95 W

Eigenschaften und Funktionen

Allgemein3D (Side by Side, Line by Line, Top and Bottom, SIMUL), Fernsteuerung (RS-232C, GPI), PiP, PoP, Optical Bonding
OSD-SprachenEnglisch, Deutsch, Französisch, Italienisch, Spanisch, Schwedisch, Japanisch, Chinesisch (vereinfacht), Chinesisch (traditionell)

Umgebungsanforderungen

SchutzartIP45 (Vorderseite), IP32 (Rückseite)

Physikalische Spezifikationen

Nettogewicht8,5 kg
Lochabstand (VESA Standard)100 x 100 mm, M4, Tiefe 5 - 9 mm

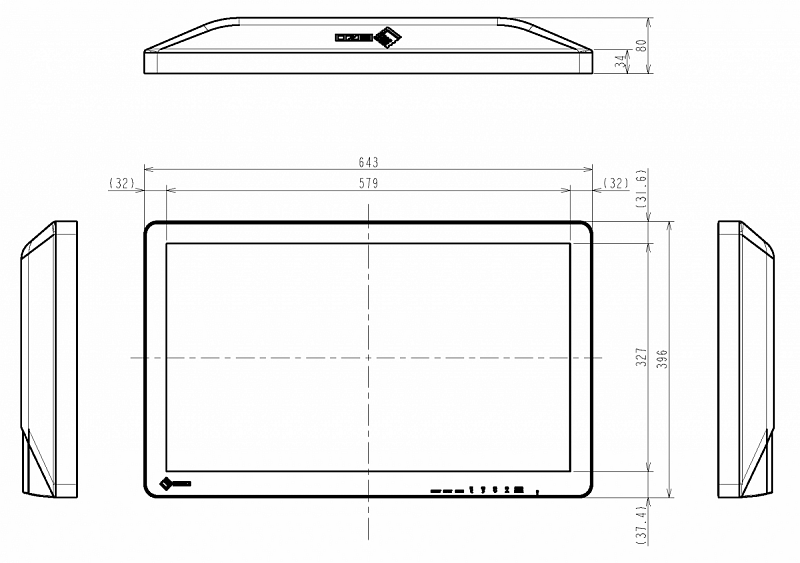

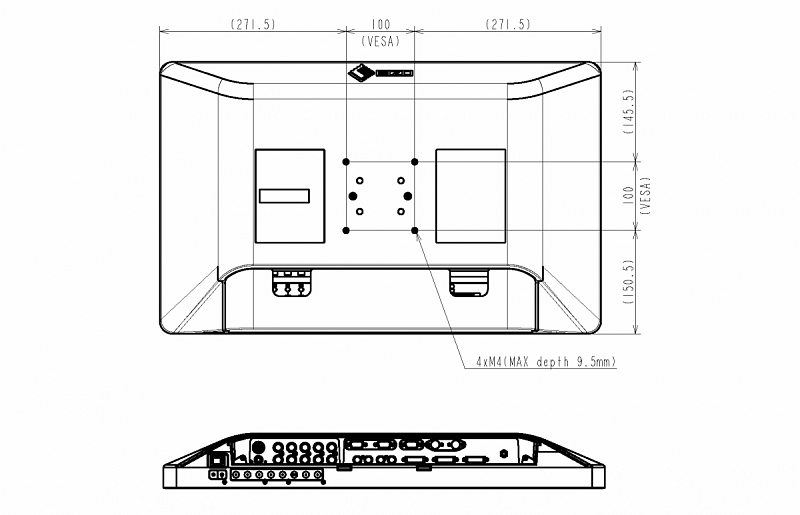

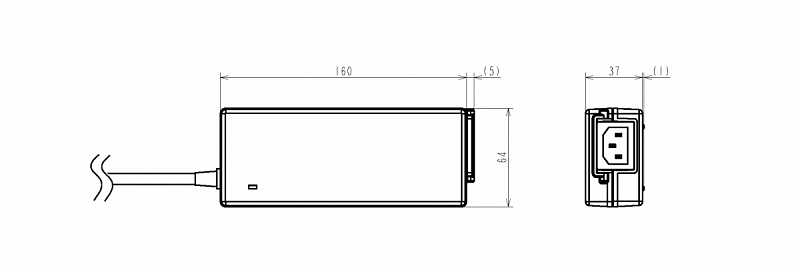

Dimensionen
EX2620-3D
EX2620-3D
EX2620-3D
